Полные характеристики: Заслонка утепленная SVA-G/T.pdf
Заслонки утепленные SVA-T и SVA-G используются в качестве отсекающих или регулирующих клапанов. Заслонки разработаны для эксплуатации в условиях низких температур (до -70о С).

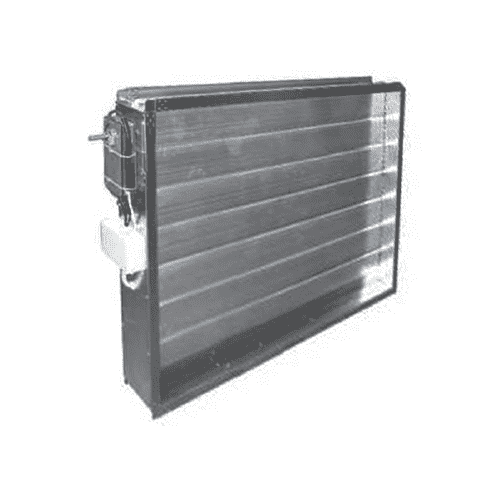

Заслонка утепленная SVA-T производится прямоугольного сечения. Корпус заслонки — четырех-стеночный, выполненный с присоединительными фланцами. Лопатки клапана выполнены из алюминиевого профиля. Примыкание лопаток — в виде замкового уплотнения, в полости которого размещается трубчатый электронагреватель — ТЭН для временного разогрева стыка лопаток и облегчения их раскрытия в случае обмерзания. Мощность одного ТЭН — 0,5 кВт. Количество ТЭНов рассчитывается по формуле N=k*(n+1), где п — число лопаток, к — число секций. Суммарная мощность всех ТЭНов P=0,5*N, кВт. Лопатки заслонки раскрываются параллельно и приводятся в движение с помощью рычагов и тяг. На корпусе заслонки размещается клеммная коробка для подключения систем автоматики и сигнализации (степень защиты IP 54). Заслонка утепленная SVA-G состоит из четырех-стеночного корпуса, выполненного из оцинкованной стали. Лопатки выполнены из алюминиевого профиля.
Примыкание лопаток выполнено в виде замкового уплотнения. Лопатки заслонки раскрываются параллельно и приводятся в движение с помощью рычагов и тяг. В конструктиве клапана используется периметральный обогрев в виде расположенного по наружному периметру клапана гибкого саморегулирующегося нагревательного кабеля, постоянно подключенного в сеть переменного тока 220В. Удельная мощность ТЭН — ЗЗВт/м. Нагревательный кабель имеет безреостатное управление, не требующее дополнительной автоматической схемы управления. Кабель снаружи закрыт специальным утепленным кожухом, не выходящим за внешний габарит фланцев клапана. В качестве исполнительного механизма может использоваться электропривод. Более подробная информация представлена на стр. 108-109. При любом варианте комплектации исполнительным механизмом клапан сохраняет работоспособность вне зависимости от пространственной ориентации. В стандартном исполнении электропривод клапана утеплен саморегулирующимся нагревательным кабелем (гибкий ТЭН), подключающимся в сеть 220В постоянно и подогревающем электропривод в зависимости от температуры окружающей среды.
Монтаж заслонок в системе вентиляции осуществляется путем крепления фланцев заслонок к ответным фланцам воздуховодов и других агрегатов вентиляционных систем. Ширина фланцев заслонки З7,5 мм.
